Клапан ИК-25 может применяться в качестве исполнительного и вспомогательного устройства, управляемого приборами РД-3М, ПТ-1-1 и их аналогами.
В качестве исполнительного устройства ИК-25 применяется для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используется как разделительное и смесительное трехходовое устройство при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.
В качестве вспомогательного устройства ИК-25 применяется для ускорения срабатывания исполнительных устройств – регулирующих клапанов больших диаметров условного прохода при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.
Устройство и принцип работыКлапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана. Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе управляющего давления силой упругой деформации пружины сжатия.
При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств.
Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем в регуляторе РД-3М и его аналогах
Положение и способ монтажаКлапан устанавливается в вертикальном положении на горизонтальном участке трубопровода, в месте, удобном для обслуживания и проведения ревизии. Для подвода управляющего давления рекомендуется импульсная трубка из монтажного комплекта.

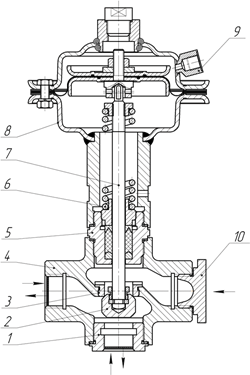

Устройство клапана ИК-25|
|
1 – пробка, 2 – затвор, 3 – седло, 4 – корпус, 5 – сальниковый узел, 6 – пружина, 7 – шток, 8– гидропривод, 9 – штуцер, 10 – пробка |
Изготовление и поставка по ТУ 25-02.160056-80
|
Схема подключения ИК-25 в нормально-закрытом состоянии
|
Схема подключения ИК-25 в нормально-открытом состоянии
|
|
Схема подключения ИК-25 как трехходового смесительного устройства
|
Рупр – управляющее давление среды отуправляющего устройства (РД-3М, ПТ-1-1 и др.) Рпр – давление потока среды, регулируемойклапаном ИК-25 Роб – давление потока среды в обратномтрубопроводе |
|
Схема подключения ИК-25 для ускоренной подачи управляющего давления на исполнительное устройств |
|
|
|
Рком – командное давление среды отуправляющего устройства (РД-3М и др.) Рраб – рабочее давление во вспомогательномтрубопроводе Рупр – управляющее давление среды наисполнительное устройство (регулирующий клапан) Рс – сброс управляющего давления |
|
Схема подключения ИК-25 как разделительного устройства для защиты(рассечки тепловых сетей на гидравлически изолированные зоны |
|
|
|
Рком – командное давление среды отуправляющего устройства защиты (рассечки)(РД-3М и др.) Рупр – управляющее давление среды, проходящеечерез корпус ИК-25 от управляющего устройстварегулирования (РД-3М и др.) на исполнительноеустройство (регулирующий клапан) Рраб – рабочее давление во вспомогательномтрубопроводеРс – сброс управляющего давления сисполнительного устройства (регулирующегоклапана |
