Регуляторы УРРД® также могут быть использованы как исполнительные устройства, управляемые приборами РД-3М, ПТ-1-1 и другими гидравлическими регуляторами.
Регуляторы УРРД® выпускаются в двух комплектациях:
• РД – регулятор давления, может использоваться только для поддержания постоянного давления «до себя», «после себя»
• РПД – регулятор перепада давлений, может использоваться для поддержания постоянного давления «до себя», «после себя», перепада давлений «до себя», «после себя», а также расхода (с использованием диафрагмы)
Исполнение регуляторов УРРД®:
• НО- «нормально открытые» для поддержания постоянного давления или перепада давлений «после себя»
• НЗ – «нормально закрытые» для поддержания постоянного давления или перепада давлений «до себя»
|
Пределы настройки, МПа |
0,01 – 0,07 |
0,05 – 0,3 |
0,1 – 0,6 / 0,3-1,2 |
|
Цвет пружины |
Синий |
Желтый |
Красный |
Габаритные размеры, исполнение, масса, диаметры условных проходов, условная пропускная способность Kvу
|
Исполнения |
односедельное |
двухседельное |
||||
|
Диаметр условного прохода Ду, мм |
25 |
32 |
50 |
80 |
100 |
150 |
|
Условная пропускная способность Кvу, м3/ч |
6 |
10 |
25 |
60 |
100 |
250 |
|
Тип соединения |
Фланцевое по ГОСТ 15812 |
|||||
|
Условное давление Ру, МПа |
1,6 |
|||||
|
Регулируемая среда |
Вода, 50% водный раствор этиленгликоля; |
|||||
|
Температура регулируемой среды, °С |
До 150 |
|||||
|
Высота, мм |
590 |
600 |
610 |
650 |
735 |
835 |
|
Строительная длина, мм |
160 |
180 |
230 |
310 |
350 |
480 |
|
Масса (без монтажных частей), кг |
15 |
17 |
24 |
34 |
108 |
130 |
Гарантийный срок эксплуатации – 18 месяцев.
Срок консервации – 5 лет. Срок службы – не менее 10 лет. Наработка на отказ -100000 часов.
• применение простой и надежной конструкции узла затвора
• применение различных материалов для мембран, с высокими прочностными и температуростойкими характеристиками
• быстродействие срабатывания
• применение сальникового узла, не требующего обслуживания
• простота настройки прибора на рабочие режимы
• ремонтопригодность, возможность послегарантийного обслуживания
• возможность применения разгрузки по давлению для обеспечения плавности регулирования
Принцип действия регулятора основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации пружины сжатия. Возникшее при этом усилие на мембране через шток передается на затвор. Заданное значение регулируемого параметра (давления, перепада давлений, расхода) определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению затвора в нужную сторону и поддержанию регулируемой величины в заданных пределах. При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление (перепад давлений, расход) регулируемой среды, проходящей через регулятор.
• Корпус клапана – Чугун СЧ20 (GG20, EN-GJL-200)
• Плунжер – Сталь 40Х13 (X40Cr13)
• Седло– Латунь ЛС59 (CuZn38Pb1,CW607N)
• Мембрана– Этилен-пропиленовый каучук EPDM
• Уплотнение сальникового узла – Фторкаучук (FPM), фторопласт PTFE
 |
 |
| УРРД® односедельный Ду25-80 | УРРД® двухседельный Ду100/150 |
Устройство регулятора УРРД®
1 – корпус, 2 – седло, 3 – плунжер, 4 – шток, 5 – сальниковый узел, 6 – привод гидравлический мембранный, 7 – настроечная пружина, 8 – винт настройки давления
 |
 |

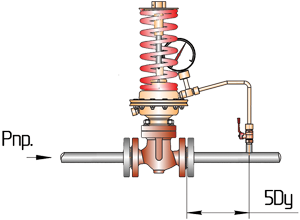

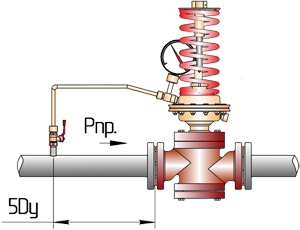

| Схема подключения УРРД® НЗ для регулирования давления «до себя» | Схема подключения УРРД® НО для регулирования давления «после себя» |
 |
 |

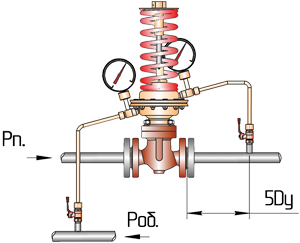

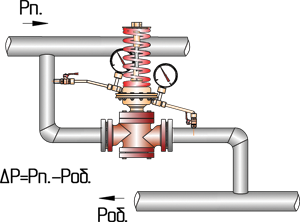

| Схема подключения УРРД® НЗ для поддержания перепада давлений «до себя» | Схема подключения УРРД® НO для поддержания перепада давлений «после себя» |
